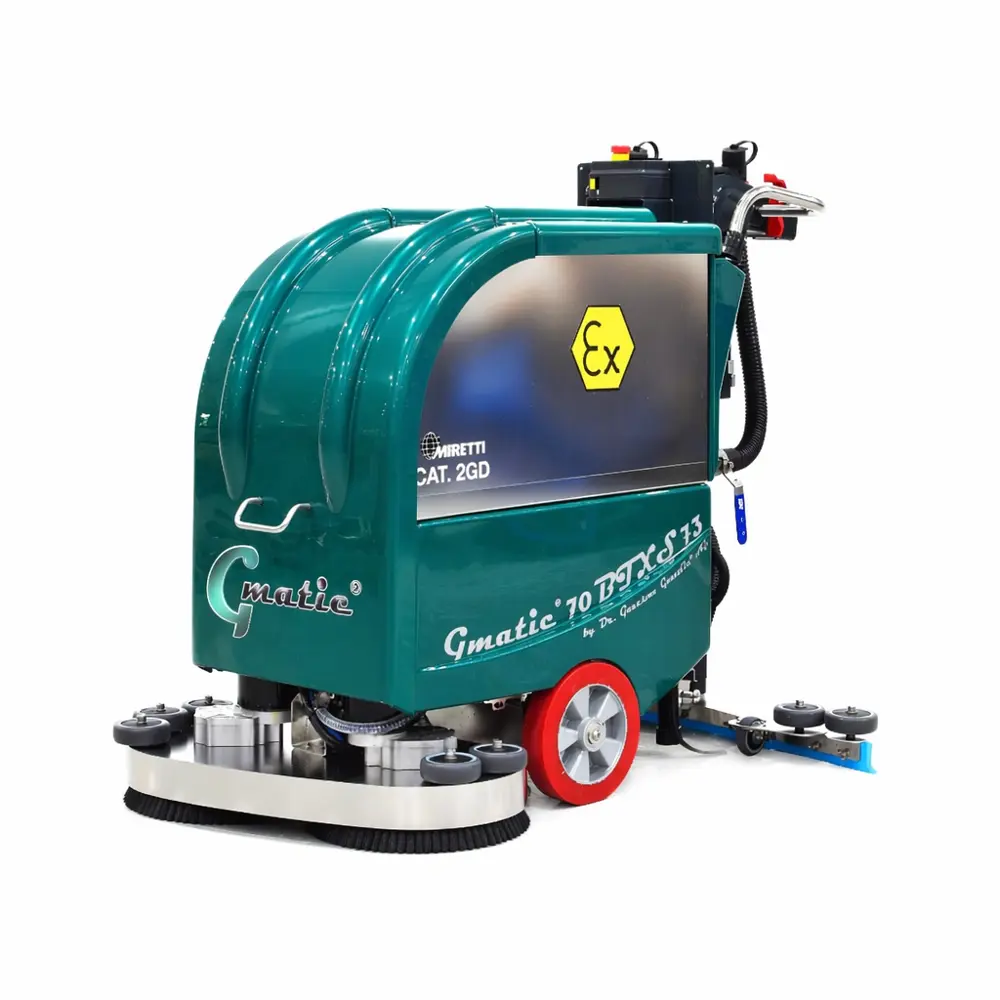

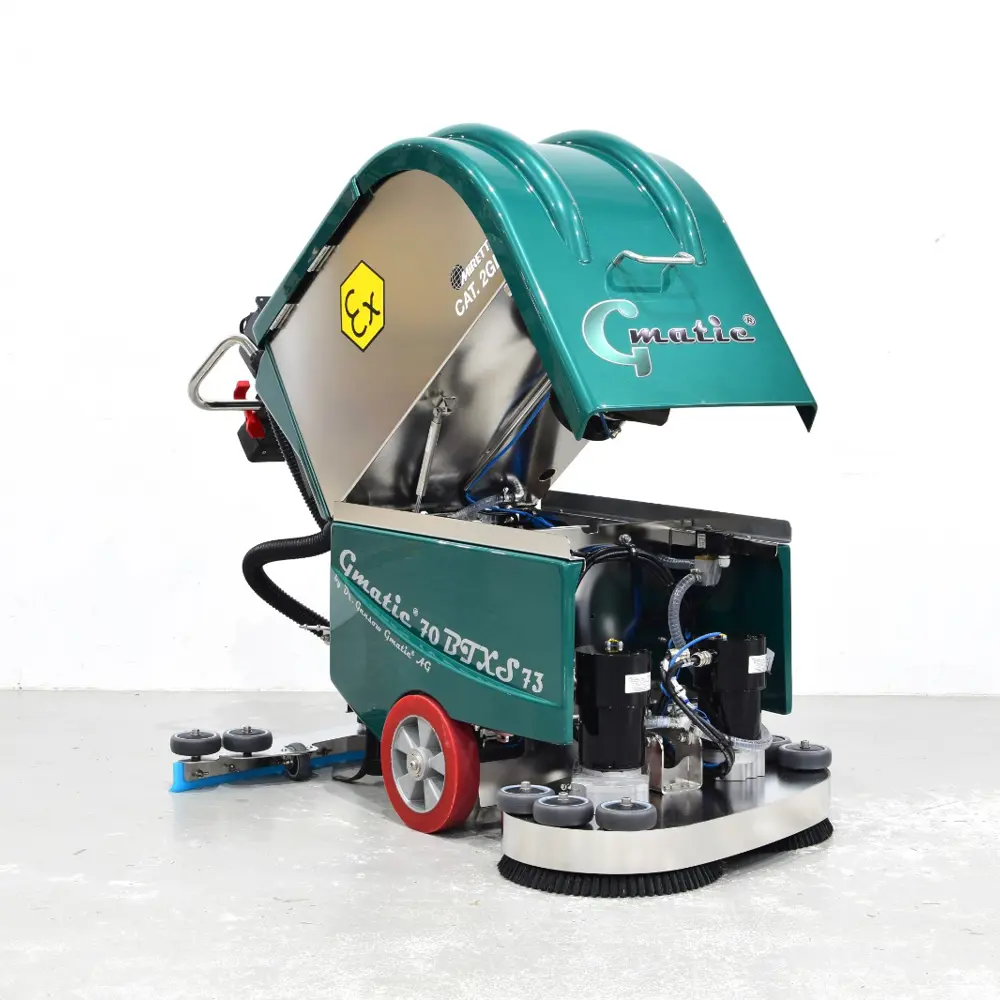

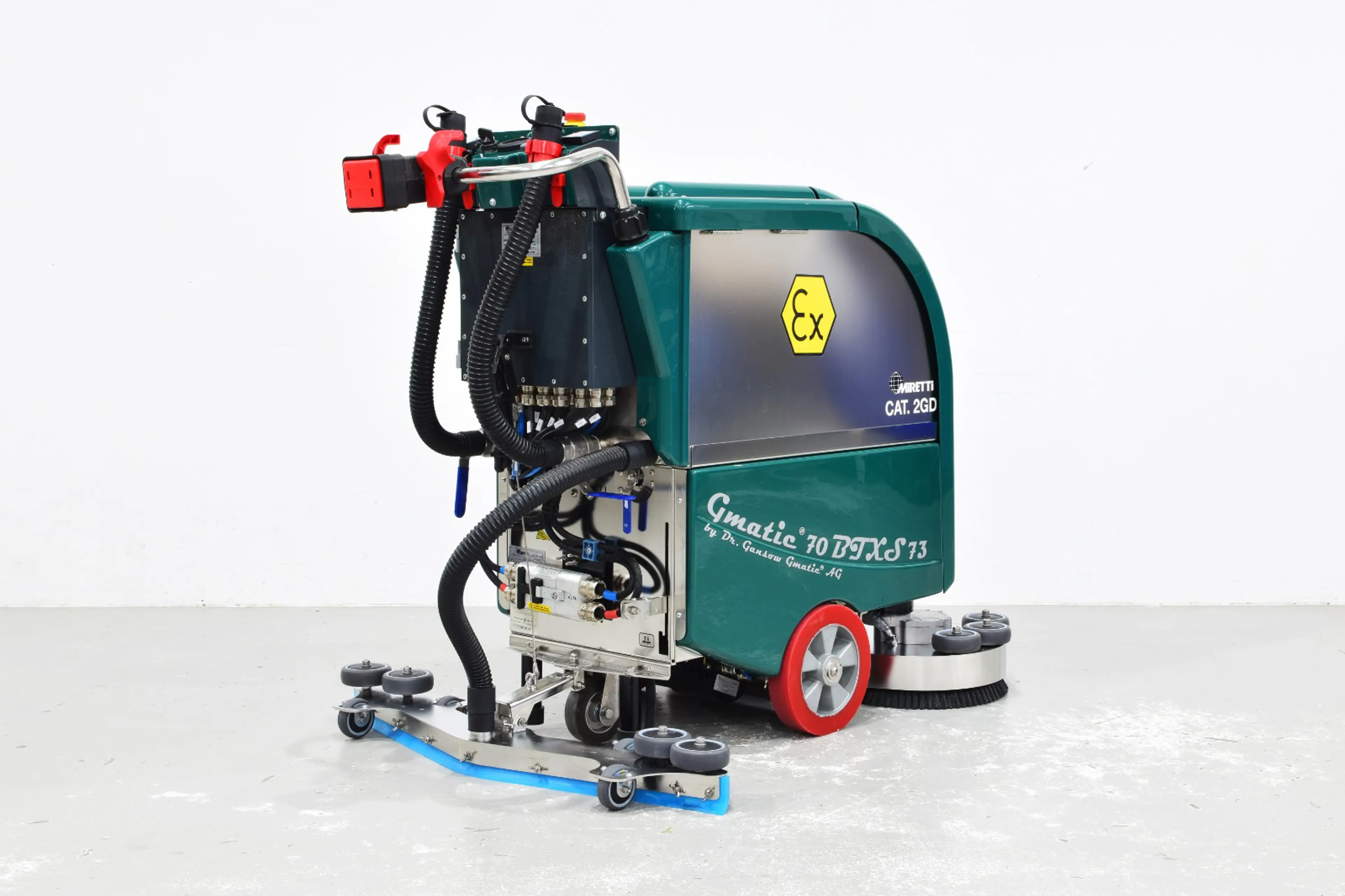

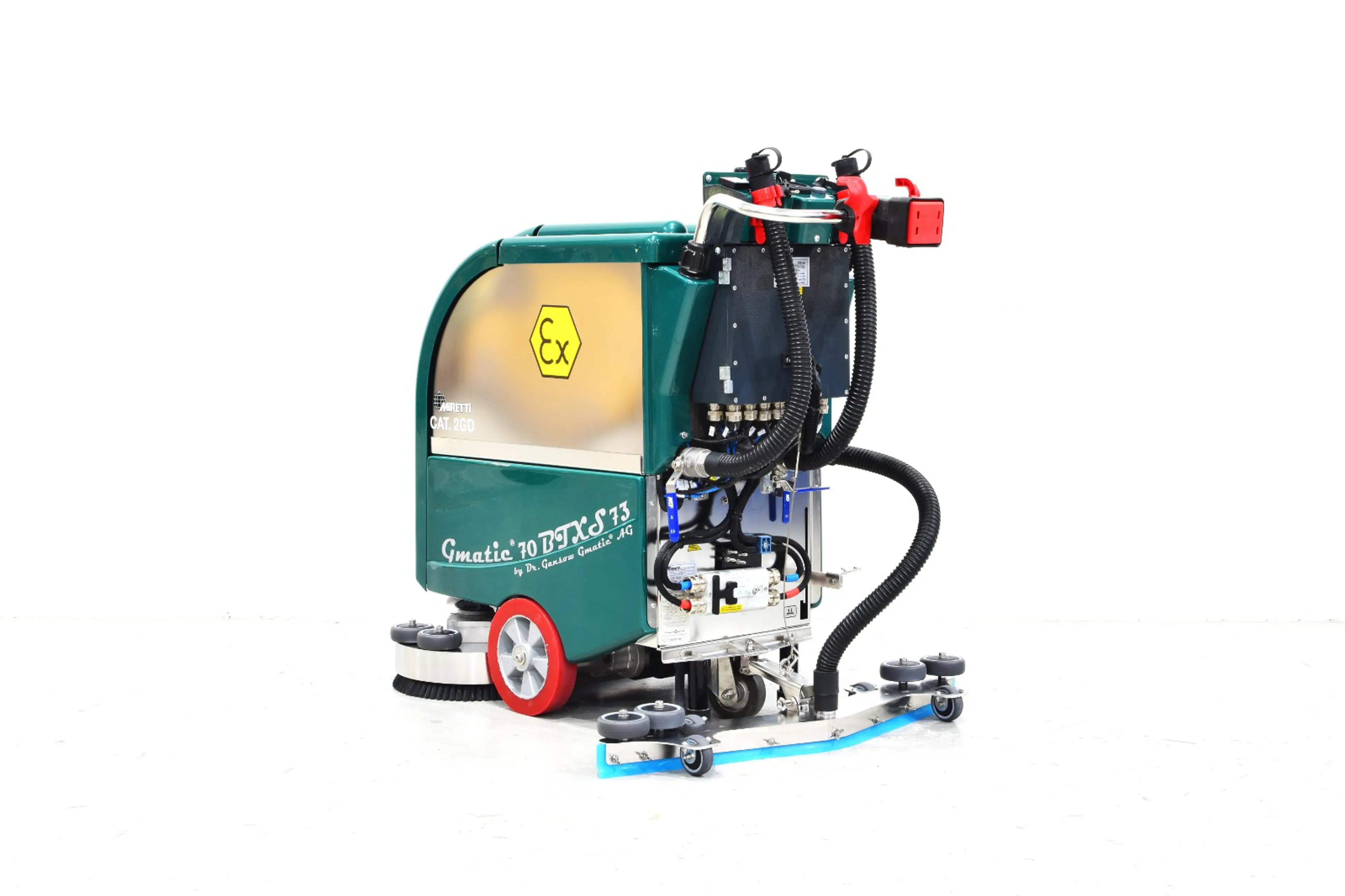

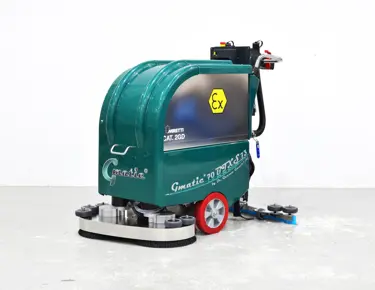

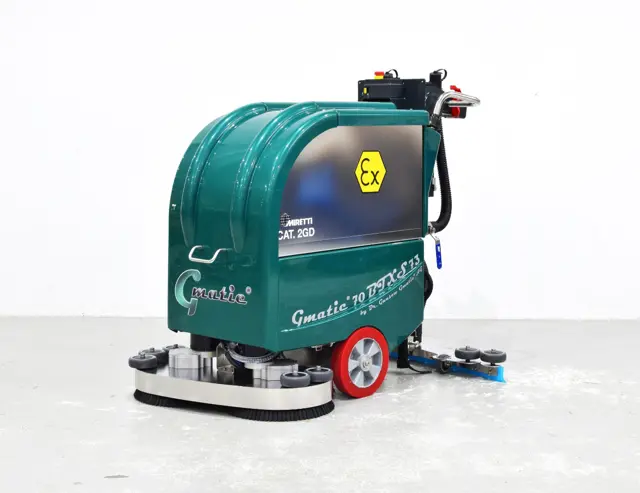

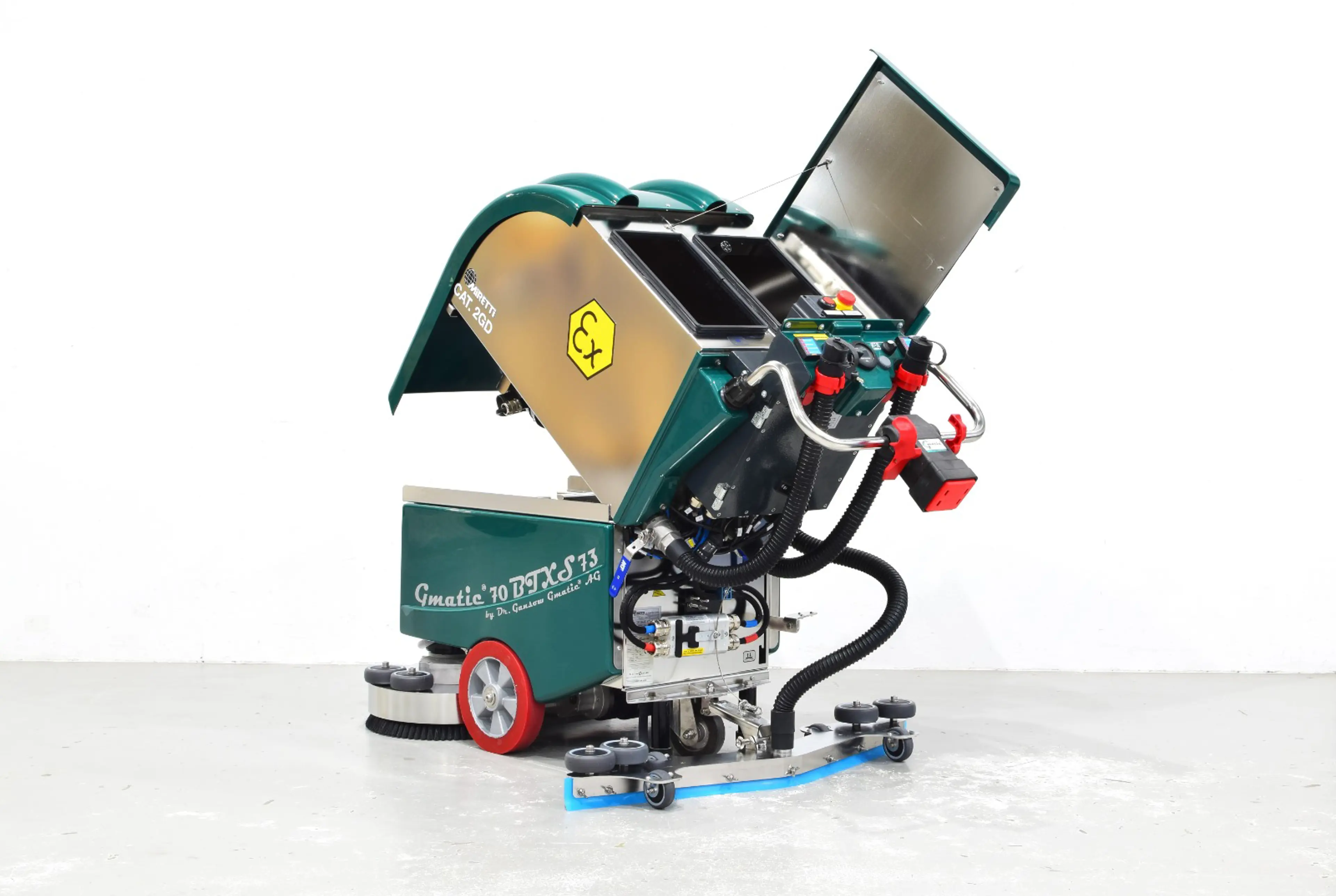

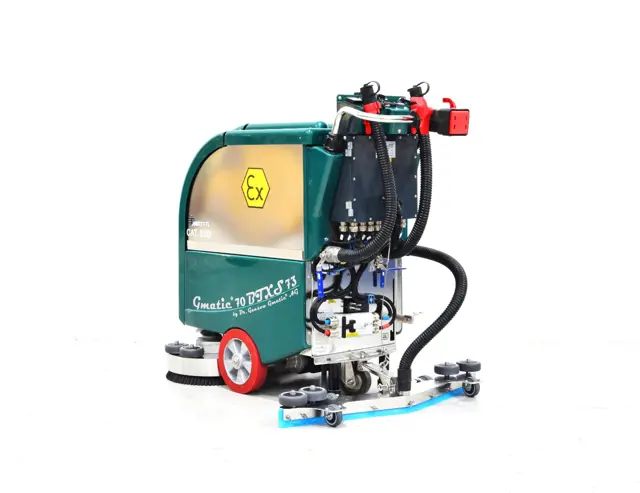

Ontdek de ATEX schrobmachine Gmatic 70BTX.

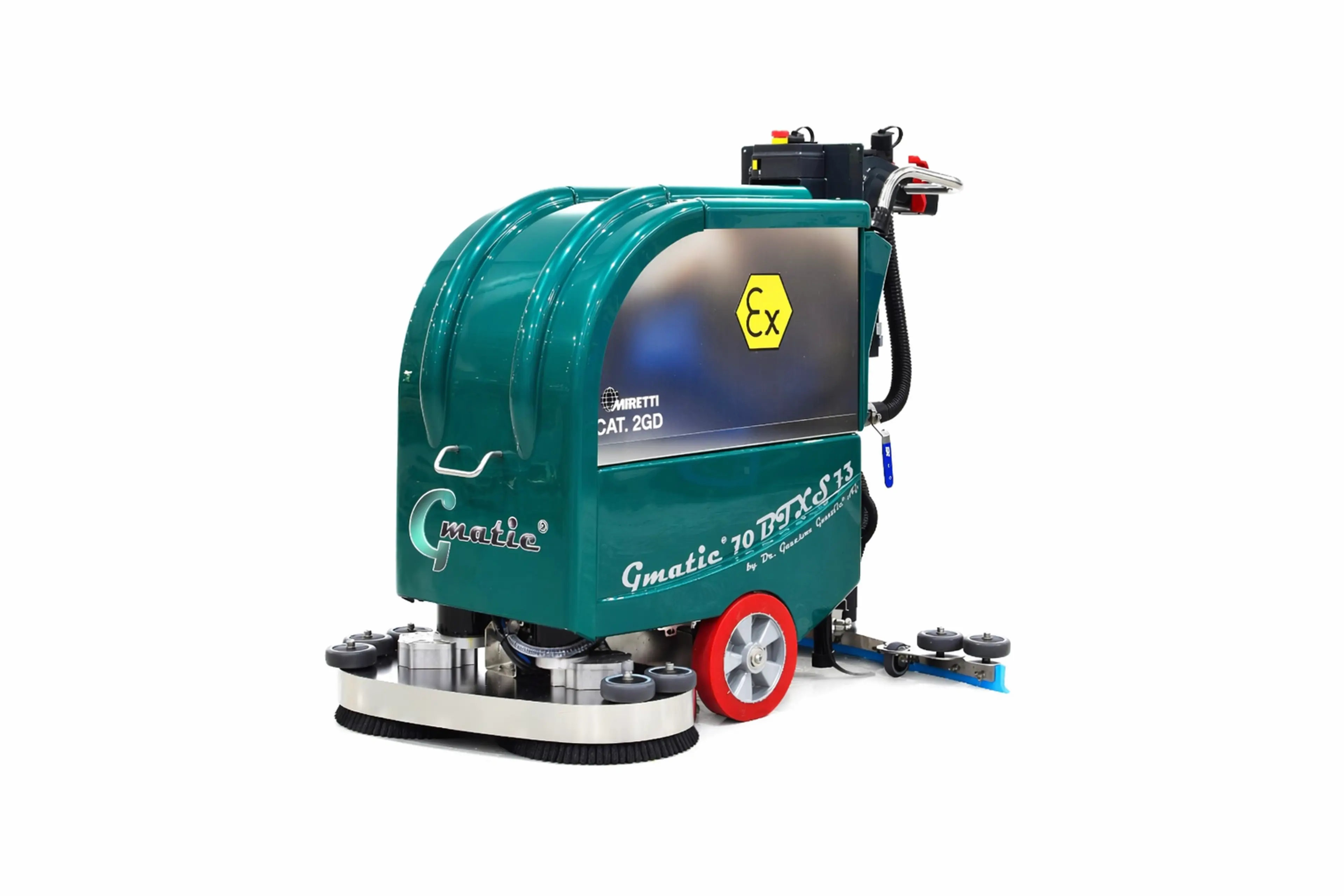

De standaarduitvoering van de Gmatic 70BTX is gecertificeerd voor zone 1 en zone 21, met aanduiding 2GD IIB IIIB T4. Daarmee is de machine geschikt voor ruimtes waar tijdens normaal bedrijf explosieve gas- of stofatmosferen aanwezig kunnen zijn. Op aanvraag levert HD van Dijk de 70BTX in een uitvoering voor zone 2 en zone 22. Voor gebruik met waterstof kan de machine worden uitgerust in gasgroep IIB+H2.

Bij levering ontvangt u het volledige ATEX-dossier van de 70BTX: EG-verklaring van overeenstemming, TÜV Rheinland typeonderzoekcertificaat (benannte Stelle 0035), CE-markering, bedieningshandleiding en onderhoudsinstructies. De machine voldoet aan ATEX-richtlijn 2014/34/EU, EMC-richtlijn 2014/30/EU, Machinerichtlijn 2006/42/EG en referentienorm EN 1755:2015. Daarmee is de 70BTX direct bruikbaar in audits door uw eigen veiligheidsdienst of door externe inspectie-instanties.

Een ATEX-machine mag uitsluitend worden ingezet in de zones waarvoor hij is gecertificeerd. De standaard 70BTX voor zone 1/21 mag ook in zone 2 en 22 worden gebruikt (lagere categorie mag de hogere vervangen), maar niet in zone 0 of 20. Een losse 70BTX in zone 2/22 uitvoering mag niet in zone 1 of 21. Twijfelt u over de zone-indeling op uw locatie? HD van Dijk adviseert op basis van uw zoneringsrapport welke uitvoering past.

Nee, de Gmatic 70BTX werkt bewust zonder ingebouwd gasdetectiesysteem. De ATEX-veiligheid is opgelost via passieve bescherming: alle componenten die in theorie een ontstekingsbron zouden kunnen vormen, zijn zo ingekapseld dat er geen interactie met de omgeving mogelijk is. Oppervlakken blijven onder de T4-grens van 135 °C en het RVS is geleidend uitgevoerd zodat statische lading niet opbouwt. Veiligheid zit dus in de constructie van de machine zelf, niet in een sensor die een risico meldt.

Sensoren moeten gekalibreerd blijven, kunnen uitvallen en kunnen door een operator verkeerd worden geïnterpreteerd. Dat maakt machines met actieve gasdetectie operationeel gevoeliger. Bij de 70BTX is er geen sensor die verloopt, geen kalibratie-schema en geen risico op een vals-positieve uitschakeling midden in een reinigingsronde. Voor 24/7-inzet en voor locaties met wisselende personeelsbezetting is dat een robuustere aanpak, en het is de reden dat Gmatic de 70BTX vanaf het tekenblad zo heeft ontworpen.

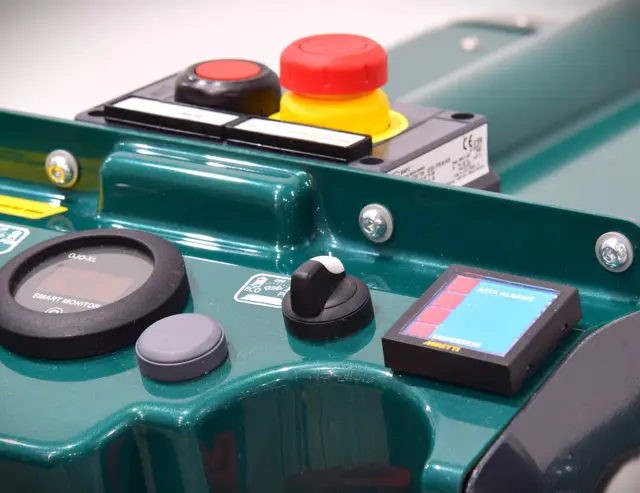

Aan de 70BTX zelf niet. Er is geen sensor aan boord die gekalibreerd moet worden, dus ook geen jaarlijkse kalibratiebeurt, geen halfjaarlijkse check en geen vervanging van een verlopen sensor. De operator start de machine zoals elke andere achterloop-schrobmachine. Het reguliere onderhoud (borstels, zuigrubbers, filter, accu) blijft natuurlijk wel van toepassing, zoals bij elke schrobmachine.

Dat hangt van uw eigen ATEX-beleid af. De 70BTX zelf vraagt geen vrijgave of gasmeting vooraf, omdat de veiligheid in de constructie zit. Uw interne werkvergunningen, uw explosieveiligheidsdocument of uw zone-toegangsbeleid kunnen echter wél een meting of vrijgave eisen bij het betreden van een zone 1 of 21 ruimte. Dat is dan een eis die voortkomt uit uw bedrijfsprocedure, niet uit de machine. In de praktijk betekent het dat de 70BTX zelf geen extra procedures aan uw bestaande beleid toevoegt.

Bij schrobmachines met actief gasdetectiesysteem staat de machine stil zodra de sensor defect raakt, een kalibratie nodig heeft of geen valide waarde kan afgeven. Reparatie of kalibratie kan dagen tot weken duren, afhankelijk van de leverancier en de beschikbaarheid van ATEX-gecertificeerde onderdelen. De 70BTX heeft geen gasdetectiesysteem, dus deze faalmodus bestaat niet. Er is geen sensor die kapot kan gaan, geen kalibratie die kan verlopen en geen risico op onterechte blokkade tijdens een shift.

In ATEX-omgevingen komen vaak agressieve reinigingsmiddelen, hoge pH-waarden en strenge hygiëne-eisen samen. Het geëlektropolijste RVS 1.4301 dat Gmatic op de 70BTX toepast, verdraagt reinigingsmiddelen tussen pH 1 en 14 en ook heet water. Het oppervlak is na elektropolijsten extreem glad, wat hechting van micro-organismen en chemicaliën beperkt. Voor chemie, farma en voedingsmiddelen is dat een andere kwaliteitsklasse dan een machine in staal of aluminium, en het is de reden dat de 70BTX daar doorgaans tientallen jaren meegaat.

Op de 70BTX zijn alle componenten die in contact kunnen komen met de explosieve atmosfeer geleidend of antistatisch uitgevoerd. Dat geldt voor de loopwielen en stuurrollen (koolstofvezelversterkt polyurethaan), de zuigslangen en afvoerslangen (geleidend polyurethaan), de borstels (geleidende vezels) en het RVS-chassis zelf. Metaal-op-metaalcontact is vonkvrij. De machine voldoet hiermee aan ESD-norm DIN EN 61340.

Ja. Dr. Gansow Gmatic AG haalt 70BTX-machines na hun eerste levenscyclus terug naar de manufactuur in Bergkamen voor een volledige wederopbouw. Het RVS wordt gebeitst en opnieuw gepassiveerd, versleten componenten worden vervangen en constructieve verbeteringen sinds de oorspronkelijke productie worden meegenomen. De machine krijgt daarna 12 maanden aansluitende garantie, onafhankelijk van zijn leeftijd. Voor de 70BTX verlengt dat de economische levensduur aanzienlijk en verlaagt het de totale eigendomskosten over de volledige inzetperiode.

De 70BTX heeft een schrobbreedte van 730 millimeter en een zuigmondbreedte van 990 millimeter. De schoonwatertank bevat 70 liter, goed voor ongeveer 1.400 m² per tankvulling. Bij een rijsnelheid tot 6 km/u schrobt de machine theoretisch 2.520 m² per uur. De rijsnelheid is parametreerbaar, wat betekent dat de maximale snelheid naar beneden kan worden afgesteld afhankelijk van de omgeving en de operator.

De 70BTX werkt met een 24 V / 120 Ah accu en reinigt bij gemiddelde inzet tot 5.800 m² per acculading, bij een netto werktijd van 2 uur en 15 minuten. De ingebouwde XFC-accutechnologie is geschikt voor tussenladen zonder cyclusverlies, wat de machine ook bruikbaar maakt voor meerploegeninzet in 24/7-omgevingen.

De 70BTX schrobt natuursteen, fijnkeramiek, CV, linoleum, PVC, rubber en diverse veiligheidsvloeren. Het borstelsysteem met twee tegendraaiende borstels op 200 of 300 omwentelingen per minuut levert een reproduceerbaar resultaat op vrijwel alle harde vloeroppervlakken in industriële omgevingen. Voor specifieke vloeren adviseert HD van Dijk de juiste borstel- of padconfiguratie.

Ja. Het geëlektropolijste RVS van de 70BTX verdraagt zowel zure als alkalische reinigingsmiddelen tussen pH 1 en 14 en is ook geschikt voor heet water. Gmatic levert daarnaast een eigen lijn reinigingsmiddelen (Gmatic ultra 102, 300, 301 PSKT, 302 PS, 303 en biotec Innu3) die volledig is afgestemd op het werkingsprincipe van de machine. HD van Dijk adviseert per toepassing welk middel het beste resultaat oplevert binnen uw ATEX-eisen.

Ja. Reguliere onderdelen worden uit voorraad geleverd. ATEX-gecertificeerde onderdelen worden uitsluitend door ATEX-geschoolde monteurs geplaatst, om de certificering van de machine te behouden. Voor een volledige wederopbouw werkt HD van Dijk samen met de manufactuur in Bergkamen.

Kärcher, Nilfisk, Taski, Hako en Tennant leveren ATEX-uitvoeringen die zijn afgeleid van hun standaard schrobmachinelijnen. Die werken prima voor zone 2/22 en voor locaties waar de machine na een beperkt aantal jaren wordt afgeschreven. De Gmatic 70BTX is specifiek voor zone 1/21 ontworpen, volledig in RVS uitgevoerd en opnieuw opbouwbaar in de manufactuur. Voor chemie, farma en petrochemie met strenge audits en eisen aan materiaalcompatibiliteit is dat een andere categorie machine. HD van Dijk adviseert transparant welke keuze bij uw situatie past.

Atimo Airflex is een perslucht-aangedreven ATEX-schrobmachine in RVS voor zone 1, 2, 21 en 22. Perslucht is interessant op locaties waar geen accu gewenst is en waar een perslucht-infrastructuur al aanwezig is. De 70BTX werkt op accu met passieve ATEX-bescherming, wat onafhankelijkheid van een perslucht-net oplevert en een hogere operationele flexibiliteit bij wisselende locaties binnen de fabriek. HD van Dijk bespreekt graag met u welke aandrijving past bij uw infrastructuur en inzetpatroon.

HD van Dijk werkt met een offerte op maat. ATEX-schrobmachines in volledig RVS-uitvoering liggen in prijsklasse boven standaard ATEX-schrobmachines, wat past bij de certificering, de materialen en de levensduur. De totale eigendomskosten over de volledige inzetduur liggen vaak gunstiger dan bij goedkopere alternatieven, omdat de wederopbouw-mogelijkheid de afschrijvingstermijn aanzienlijk verlengt en omdat er geen sensor-gerelateerd onderhoud bijkomt. Voor een onderbouwde vergelijking op uw situatie maakt HD van Dijk graag een berekening.
